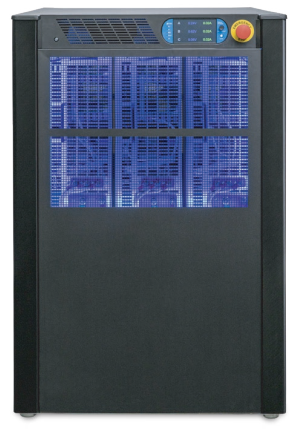

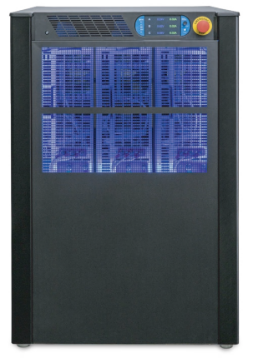

AMETEK加州仪器Sequoia系列高性能回馈式交直流源载模拟器结合智能性，灵活性和高功率特性，创造了一个强大的交直流电源解决方案。基于先进的SiC功率开关架构，此全四象限交直流电源在一个紧凑坚固的落地机柜中提供优异的产品性能和丰富的产品功能。 Sequoia系列产品适用于多种单相和多相的交直流应用，配置灵活，性价比高，可配置电子负载功能，满足可再生能源的载荷模拟和测试需求。
主要产品特性
Ø 单机功率15-90kVA/W，并联达1.08MVA/W+
Ø 标配双电压量程166/333VacL-N，220/440Vdc
Ø 选配高压量程440VacL-N，部分型号支持超高压量程550/660/715VacL-N
Ø 标配输出频率16-550Hz，选配高频选件后输出频率可达905Hz，适用于航空器件测试
Ø 标配RS232、USB、LAN接口，选配GPIB接口
Ø 标配虚拟面板控制软件
Ø 标配二年免费质保
Ø 持序列输出功能，步进分辨率为500us，适用于模拟电力特性和测试标准
Ø 支持模拟量控制功能，适用于PHIL回路仿真和调制测试
Ø 支持交流和直流电能回馈功能，适用于新能源产品测试
Ø 支持交直流电子负载和RLC功能，适用于多种负载特性模拟
Ø 支持航空、舰载和IEC61000-4等电力标准测试

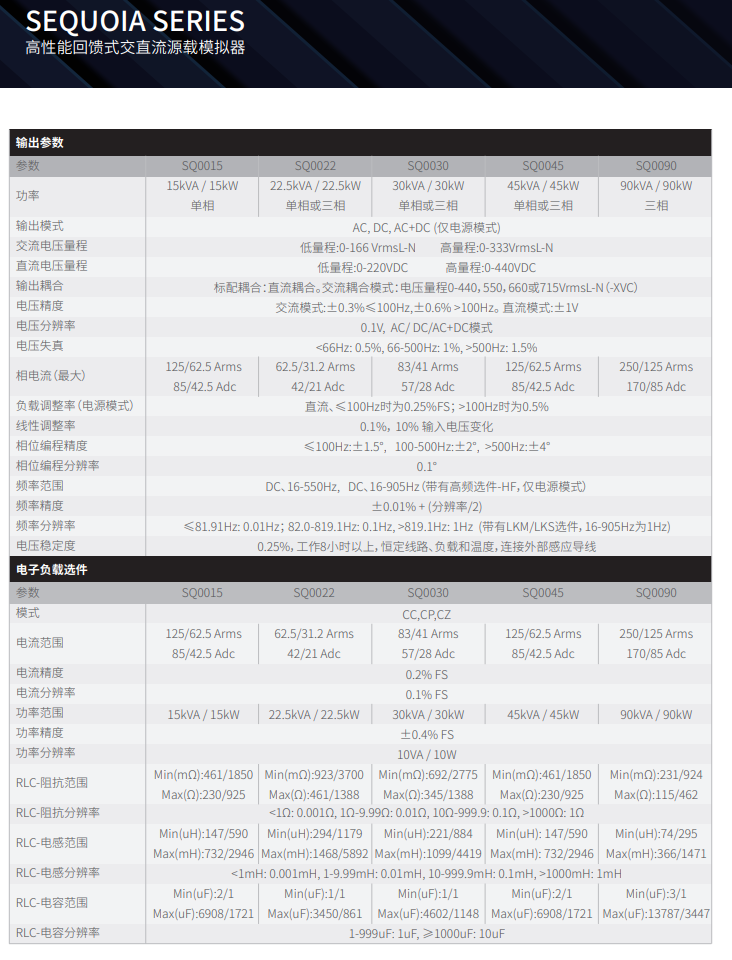

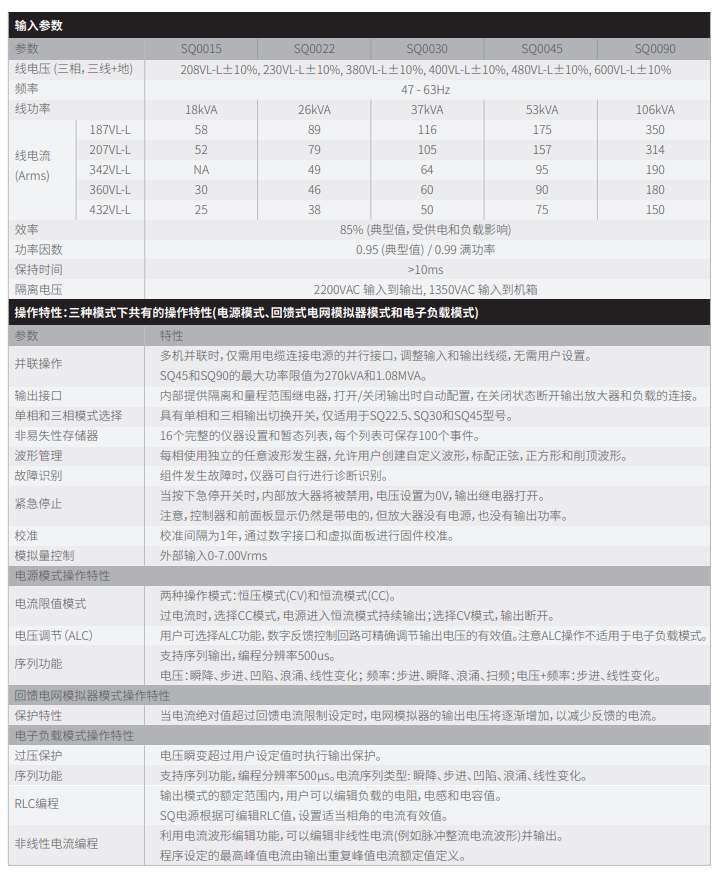

交流和直流大功率电源特性
Sequoia系列产品具有交直流输出模式，精准稳定，功能丰富，可用于提供大功率电能激励和模拟真实电路状态，完成标准合规性测试。
Ø 单机输出功率15/22.5/30/45/90kVA/W，支持自动并联成1.08MVA/W+电力系统
Ø 交流模式双量程为166/333VacL-N，即287/576VacL-L，直流模式双量程为220/440Vdc，支持选配高压选件
Ø 22.5kVA/30kVA/45kVA型号产品支持单相和三相输出模式，具有独立的单相和三相输出接口
Ø 支持AC/DC/AC+DC的输出模式
Ø 输出频率16-550Hz，选配-HF选件后输出频率可达905Hz，适用于航空器件测试
Ø 支持任意波、谐波和间谐波编辑功能，可模拟真实时域和频域测试波形
Ø 支持参数测量，波形测量和谐波测量
Ø 支持序列波形输出功能，步进分辨率500us，支持设定步骤的输出波形和起始相角，适用于高低电压穿越，相位跳变等测试
Ø 支持模拟量控制功能，适用于PHIL回路仿真和调制测试
Ø 支持航空、舰载和IEC61000-4等电力标准测试
Ø 标配RS232/USB/LAN接口，选配GPIB接口
Ø 标配虚拟面板控制软件
交流和直流电能回馈特性
Sequoia系列产品支持电能回馈功能，可将电能回馈给电网，无需使用负载来吸收逆变器输出的电能，较好应对新能源行业中的电子器件的测试需求。
Ø 支持交流和直流能量回馈
Ø 支持100%电流回馈
Ø 无需额外负载，简化测试系统，节约成本和空间
Ø 将能量回馈给电网，降低能源成本
Ø 能量回馈同时可监测被测物状态，提供控制和保护功能，提高测试系统的安全性
交流和直流回馈式电子负载特性
Sequoia系列产品的回馈式电子负载模式可在交流和直流设备测试时精准模拟线性或非线性负载，包括高峰值因数和可变功率因数的负载。
Ø 具有交流和直流回馈式电子负载功能
Ø 交流负载模式包括CP，CZ(RLC)，CC模式，支持整流和非整流模式
Ø 直流负载模式包括CV，CC，CP，CR模式
Ø 负载电流回馈到公共电网，最大限度地降低能源成本
波形编辑
1、任意波编辑
Sequoia系列产品内嵌任意波形发生器，支持编辑和输出自定义的波形， 适用于模拟真实电路中的电压波形，精准完成测试。
Ø 支持逐点编辑任意波，可编辑的点数为1024
Ø 支持标准波形修改，如增加跌落，尖峰，噪声等
Ø 支持调用已经编辑好的波形，格式为CSV或HWV
Ø 内置波形库，可直接调用常见的多种波形，减少工作量
2、谐波和间谐波编辑
Sequoia系列产品支持生成谐波抗扰度测试所需的谐波波形和间谐波波形，帮助用户测试被测物在较大失真的公共电网中的表现。
Ø 最多可编辑50次谐波
Ø 支持设置每次谐波的幅值和相角
Ø 支持时域或频域坐标下显示已经编辑好的波形
Ø 支持保存或调用已经编辑的谐波波形
Ø 间谐波功能需要选配-IEC选件
3、序列编辑功能
Sequoia系列产品支持序列输出功能，用户可通过软件输出单相或多相自定义的波形序列，适用于高低电压穿越，相位跳变和频率跳变等电网状态模拟。
Ø 支持电压和频率的序列变化，变化类型主要包括瞬降、步进、凹陷、浪涌、线性变化等
Ø 支持序列中调用任意波形，并设置波形的幅值和起始相位
Ø 步进分辨率为500us

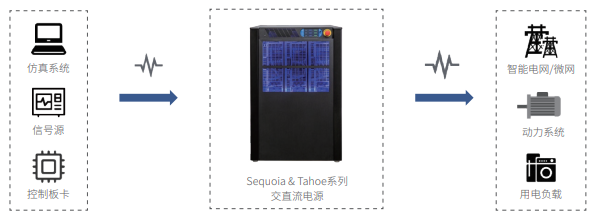

模拟量控制
在智能微电网的研究中，电网模拟器作为核心联结设备，通过调整其输出可以模拟真实电网上各种偶发事件，观察和评判挂载的各种设备的应对行为，以便进行相应的改进。这就要求电网模拟器具有强大的电压和频率控制能力，支持能量的双向流动，灵活实时地接受外部指令控制等能力。Sequoia系列产品配备选件后支持模拟量控制功能，可将外部的模拟量信号等比例放大，提供实时的功率输出，支持回馈功能，完美应对测试要求。
Ø 添加-EXTD选件后，外部模拟信号可直接控制电源输出，设备可视作为功率放大器
Ø 外部模拟量控制的延时约为100us
Ø 0-7V的电压信号可控制零到满量程输出（0-166V或0-333V）
Ø 三相输出时，支持每相被不同模拟小信号控制
Ø 可配套OPAL-RT仿真软件或RTDS System使用
航空、舰载、IEC领域电力标准测试
航空测试标准规定了飞机电力系统中用电设备功率输入端的供电特性，并限制用电设备对供电特性的不利影响。无论是交流还是直流，波音还是空客，军用或是民用，Sequoia系列产品及软件都能为现代航空测试提供正确简单的解决方案。覆盖标准主要包括RTCA-DO160 E/F/G，MIL-STD 704 A/B/C/D/E/F, Airbus ADB100.1.8 D/E, Airbus ADB100.1.8.1 B/C，B787B3-0147, AMD24C。
MIL-STD-1399-300B修订版本定义了船舶和潜艇设备的电气接口动力要求。该军事标准为使用交流电力的舰载设备确立了电气接口特性以 及测试要求和方法，以确保用户设备与电力系统的兼容性。Sequoia系列产品 MIL-STD 1399测试套件，通过使用标准软件，简化船舶设备在设计阶段的电气特性测试，对EMC测试实验室和舰载测试实验室助益颇多。
用电设备在某些非标准电力环境下应能正常工作以适配多种电力条件，EN/IEC 61000-4是通用的国际抗扰度的测试标准，规范了电压跌落/中断和三相交流电压不平衡等测试内容。Sequoia系列产品支持多种抗扰度测试功能，包括EN/IEC61000-4-11/13/14/17/27/28/29，用户借助标配软件即可完成相关测试。
